Как правильно выбрать дверной доводчик?

Как и какой доводчик выбрать для двери?

Сегодня, на рынке доводчиков дверей существует огромное количество как производителей, так и моделей разнообразных доводчиков, предназначенных для разных дверей и разных условий эксплуатации. И, чтобы не запутаться во всем их разнообразии, в данной статье я опишу ключевые критерии по выбору этих механизмов.


Вес и ширина двери.

Вес и габариты дверного полотна, на которое будет устанавливаться доводчик, имеет решающее значение. Так, если поставить доводчик с большим усилием на легкую межкомнатную дверь из листового мдф, то сила, которую нужно будет приложить для открывания двери будет не оправдано большой. Или, если установить доводчик с малым усилием на тяжелую металлическую дверь, то он просто не сможет её закрывать, и, с большой долей вероятности, очень быстро выйдет из строя. Поэтому, все производители дверных доводчиков разделяют их по усилию, иногда это называется «вес доводчика». Существует европейский стандарт (European Norms), который делит доводчики на 7 категорий, начиная от EN1, заканчивая EN7. Большая часть дверей попадает в стандарты EN3 и EN4, так как имеет вес от 50 до 100 кг. Конечно же, взвесить уже установленную дверь не представляется возможным, и далеко не каждый производитель дверей может предоставить эту информацию, поэтому мы можем только предполагать примерный вес двери, исходя из информации о материале, из которого она изготовлена, а также размеров дверного полотна. Ниже я приведу примеры, для дверей шириной 800-1000 мм

  • межкомнатные двери, массив дуба или ясеня, имеют вес от 35 до 50 кг;
  • межкомнатные двери, массив сосны, имеют вес от 20 до 35 кг;
  • входные металлические двери, облицованные с одной стороны (толщина облицовки до 15 мм), лист стали 1,5-2,0 мм, имеют вес 60-90 кг;
  • входные стальные двери, облицованные с двух сторон, либо с одной, но толщина облицовки более 15 мм, материал мдф либо массив древесины, стальной лист 2 мм и более, имеют вес от 90 до 120 кг;
  • профильные двери, металло пластиковые двери либо алюминиевые, частично остекленные (стеклопакет), имеют вес от 50 до 90 кг;
  • профильные двери, металлопластиковые либо алюминиевые двери, глухие (сэндвич панели т. п.), имеют вес от 40 до 60 кг;
  • противопожарные двери, толщина листа стали 1,5 мм, огнестойкий наполнитель, имеют вес от 50 до 90 кг.

Для защитных, пулестойких, бронированных или стеклянных дверей, а также дверей, ширина полотна которых, больше 1000 мм, примерный вес лучше рассчитывать индивидуально. Также вы можете воспользоваться таблицей представленной на рис.1, где отражена взаимосвязь между шириной и весом дверного полотна с усилием доводчика двери. Подведем итог:

  • Доводчик двери EN1 подойдет для легких межкомнатных дверей шириной до 750 мм;
  • Доводчик двери EN2 подойдет для обычных межкомнатных дверей шириной до 900 мм;
  • Доводчик двери EN3 подойдет для тяжелых межкомнатных дверей, пластиковых дверей, легких противопожарных, а также легких металлических дверей, таких, как китайские двери, входные двери произведенные их гнутого стального профиля с листом стали 1,25-1,5 мм. При этом ширина двери должна быть до 950 мм;
  • Доводчик двери EN4 подойдет для полноценных входных дверей, частично остекленных профильных дверей (пвх или алюминиевых), усиленных противопожарных и стандартных цельностеклянных дверей;
  • Доводчик двери EN5 используются на более тяжелых дверях шириной до 1250 мм;
  • Доводчик двери EN6 предназначены для дверей весом более 140 кг и шириной до 1400 мм;
  • Доводчик двери EN7 предназначены для специальных дверей, таких как двери в банковские хранилища и т.п.


Конструкция дверного доводчика.

Дверные доводчики делятся по принципу работы, так, различают пневматические и гидравлические доводчики дверей. В рамках этой статьи, мы рассмотрим лишь те, что используют жидкость (масло) в своей работе. Существует несколько разновидностей конструкций гидравлических доводчиков. Доводчики использующие «классическую схему», имеют в своей конструкции шестерню и рейку, а также складной рычаг (рис.2). Эти доводчики имеют небольшую цену, в силу своей простоты, и являются наиболее распространенными. По этой же схеме построены и профессиональные доводчики большей ценовой категории, рассчитанные на более суровые условия эксплуатации, например, они устанавливаются на двери с очень высокой проходимостью или в тех случаях, когда требуется клапан ветрозащиты. Также производятся доводчики, в которых отсутствует рычаг, вместо него в них используется так называемый скользящий канал или направляющая. Эти механизмы основаны на принципе «кулачковой технологии» (рис.3). Они компактны из-за отсутствия рычага, имеют привлекательный дизайн, но и цена их выше. Также в некоторых моделях доводчиков, опционально, можно приобрести рычаг либо направляющую доводчик с фиксатором в открытом положении (рис.4), т. н. ФОПом, который позволяет открыть и зафиксировать дверь. Стоит учитывать, что эта функция может быть реализована только с помощью спец инструмента, чаще всего шестигранного ключа. Также ФОП повышает стоимость дверного доводчика примерно на 50%.


В большинстве случаев, купленный доводчик можно установить и своими руками, но вы можете воспользоваться услугами профессионала, перейдя по этой ссылке: установка доводчика на дверь

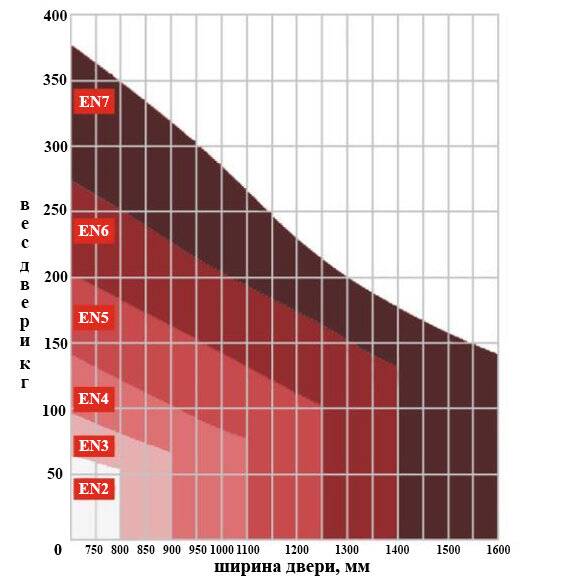

Таблица выбора усилия доводчика по весу и ширине двери (рис. 1)
Таблица выбора усилия доводчика по весу и ширине двери (рис. 1)

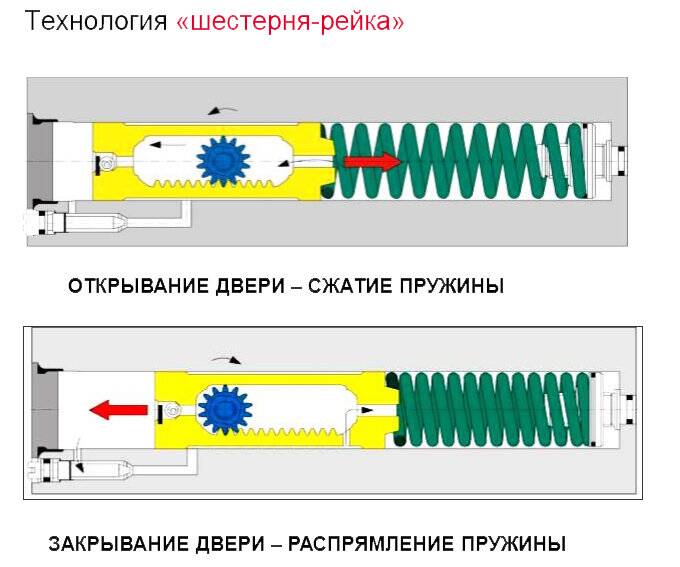

Доводчик двери "шестерня-рейка" (рис.2)
Доводчик двери "шестерня-рейка" (рис.2)
Доводчик двери "кулачковый" (рис.3)
Доводчик двери "кулачковый" (рис.3)
Дверной доводчик с фиксатором
Дверной доводчик с фиксатором
